單級水環真空泵帶大氣噴射器設計計算

文章出處:fluiconnecto.com.cn責任編輯:佛真 水環真空泵廠家人氣:-發表時間:2016-04-22 08:00【


    目前我國水環真空泵的生產主要以極限壓力為33 hPa 的單級泵為主,該類真空泵使用的低吸入壓力一般為80 hPa 左右。因?yàn)槭茱柡退魵獾挠绊?,?dāng)入口壓力低于80 hPa 時泵的抽氣能力大大降低。因此在真空系統要求壓力80 hPa 以下時,可采取配大氣噴射器的方法。對于極限壓力為33 hPa (有的單級水環真空泵極限壓力為160 hPa)的單級水環真空泵配一級大氣噴射器時極限壓力可達15 hPa 以下, 而在入口壓力為50hPa 時有較大的吸氣量。

     眾所周知,外水環真空泵的標準及生產商的技術資料均規定泵的各項技術性能指標是以進水溫度為15℃,吸入氣溫為20的飽和空氣為依據而得出的,樣本上的極限壓力33hPa 也是在該水溫下試驗得出的。而在實際使用中水溫一般在20~30℃之間,有時達35℃。當進水溫度接近30℃時,單級水環真空泵的極限壓力僅達到50~60 hPa。而許多真空系統如發電廠抽氣系統,精細化工及制藥行業的一些真空系統均要求在40~60 hPa 時能有一定的抽氣能力。因此設計工況點可確定為入口壓力為50 hPa 。

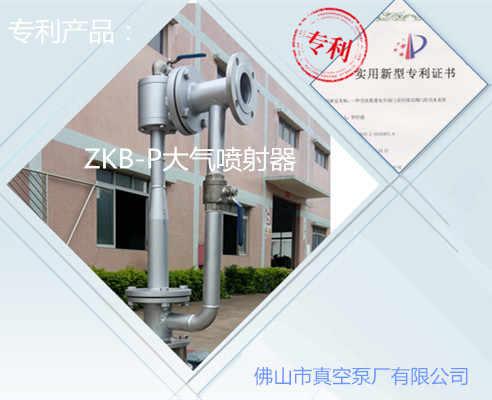

     極限壓力為33 hPa 的單級水環真空泵帶一級大氣噴射器可在入口壓力40~70 hPa 之間得到較大的抽氣量,但如何獲得佳的效果,需要經過試驗驗證,特別是關鍵幾何尺寸———噴咀喉徑、擴壓器喉徑及其組合為關鍵,即優的噴咀喉徑、擴壓器喉徑及其面積比可使工況點得到理想的氣量,當然前提是水環真空泵在工況點的氣量要達到設計要求。佛山市真空泵廠有限公司通過一年多的時間對傳統大氣噴射器進行改進與試驗,設計出全新的ZKB-P噴射器,性能比傳統大氣噴射器提高25%,與水環真空泵配合使用,打破原有的使用局限性,擴大應用領域。


ZKB與綜合冷凝器
