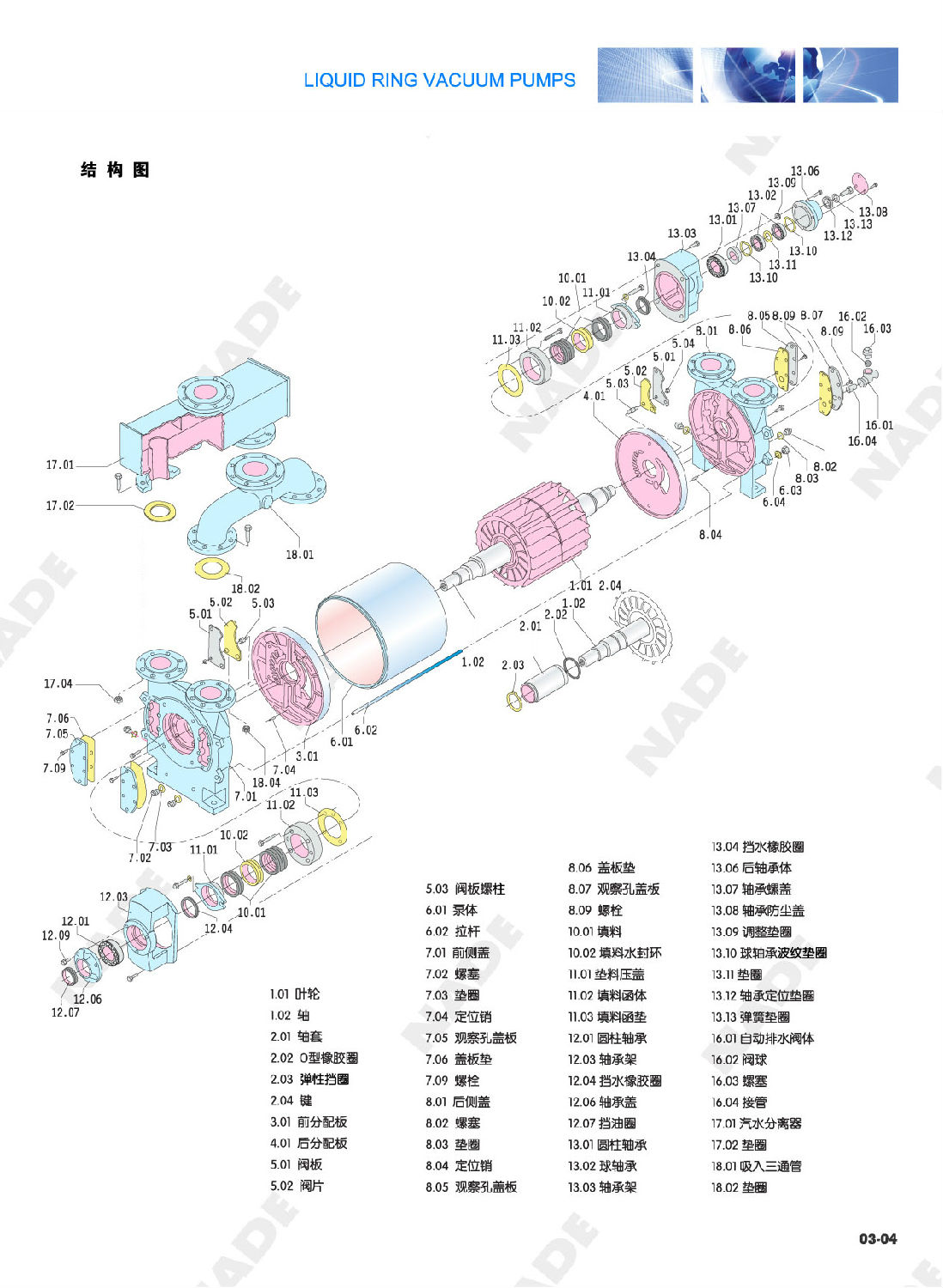

水環式真空泵的結構圖

文章出處:責任編輯:人氣:-發表時間:2019-06-27 09:23【

水環式真空泵一種通過液環制造真空的泵類產品,水環式真空泵的主要部件有葉輪、軸、泵體、泵蓋、分配板(圓盤)、聯軸器、底座、電機部件組成。下面就介紹下水環式真空泵的結構。
  水環式真空泵采用單級作用的結構形式,泵由泵體、葉輪、前后泵蓋各一件)、前后分配板(圓盤)、軸、前后軸承部件、閥板部件等組成。軸偏心地安裝在泵體中,葉輪與軸為過盈配合,泵兩端面的總間隙由泵體和分配板(圓盤)之間的墊來調整,在裝配時由前端定位來首先確定單面間隙,葉輪與分配板(圓盤)端面間隙的大小對氣體的泄漏(排氣腔向吸氣腔的泄漏)有較大的影響,因而裝配必須予以保證,對于葉輪的直徑大于500mm的泵,單面間隙應控制在0.25~0.35之間,兩端總間隙為0.5~0.7之間。
  填料裝在兩泵蓋內密封液經由泵蓋中的孔進入填料室,以冷卻填料及加強密封效果。
  當采用機械密封時,機械密封安裝在填料室腔,填料壓蓋換成機械密封壓蓋。在前后分配板(圓盤)上均設有吸、排氣月牙形孔和橢圓形排氣孔,并安裝有閥板部件,閥板的作用是當葉輪葉片間的氣體壓力達到排氣壓力時,在月牙排氣口以前就將氣體排出,減少了因氣體壓力過大而加大功率的消耗。
